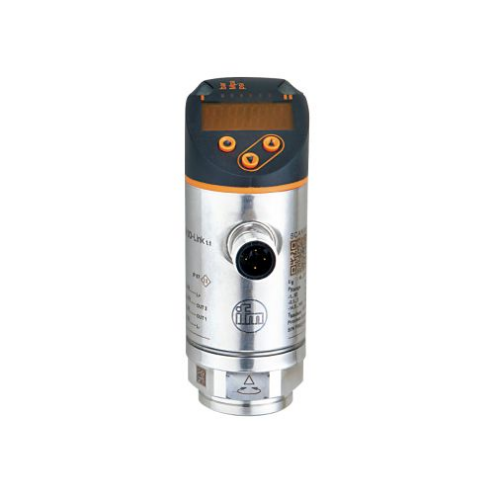

PN2270

Yazdır
PN2270
Açıklama
Uygulama
Ölçme elemanı ince metal film hücre
Uygulama endüstriyel uygulamalar için
Ortam Sıvılar ve gazlar
Ortam sıcaklığı [°C] -25...80
Basınç değeri
11580 psi 800 bar 80 MPa
Patlama basıncı
24650 psi 1700 bar 170 MPa
Vakum dayanımı [mbar] -1000
Basınç tipi bağıl basınç
MAWP (CRN ye uygun uygulamalar için)
11580 psi 800 bar 80 MPa
Elektriksel özellikleri
Çalışma gerilimi [V] 18...30 DC; (EN 50178'e göre SELV / PELV)
Akım tüketimi [mA] < 35
Min. İzolasyon direnci [MΩ] 100; (500 V DC)
Koruma sınıfı III
Ters polarite koruması evet
Açılışta gecikme süresi [s] 0,3
Dahili hata izleme (Watchdog) evet
Çıkışlar
Toplam çıkış sayısı 2
Çıkış sinyali anahtarlama sinyali; analog sinyal; IO-Link; (yapılandırılabilir)
Dijital çıktıların sayısı 2
Çıkış fonksiyonu Normalde açık / kapalı; (parametrelenebilir)
Maks. anahtarlama çıkışı gerilim düşmesi DC [V] 2
Yük akımı (Sürekli) DC [mA] 250
Anahtarlama frekansı DC [Hz] < 500
Analog çıkışların sayısı 1
Analog akım çıkışı [mA] 4...20; (ölçeklendirilebilir 1:5)
Maks. Yük [Ω] 500
Analog voltaj çıkışı [V] 0...10; (ölçeklendirilebilir 1:5)
Min. yük direnci [Ω] 2000
Elektriksel yapı PNP/NPN
Kısa devre koruması evet
Kısa devre korumasının cinsi çıkış tarama
Aşırı yük koruması evet
Ölçüm / ayar aralığı
Ölçme aralığı
0...5800 psi 0...400 bar 0...40 MPa
Anahtar açma noktası SP
40...5800 psi 2,5...400 bar 0,25...40 MPa
Anahtar kapama noktası rP
10...5780 psi 1...398,5 bar 0,1...39,85 MPa
Analog çıkış başlangıç nok.
0...4640 psi 0...320 bar 0...32 MPa
Analog çıkış üst değeri
1160...5800 psi 80...400 bar 8...40 MPa
Ayar adımları
10 psi 0.5 bar 0.05 MPa
Doğruluk / sapma
Anahtarlama noktasının doğruluğu [aralığın % si] < ± 0,4; (Turn down 1:1)
Tekrarlanabilirlik [aralığın % si] < ± 0,1; (sıcaklık dalgalanmaları < 10 K; Turn down 1:1)
Karakteristik sapma [aralığın % si] < ± 0,25 (BFSL) / < ± 0,5 (LS); (Turn down 1:1; BFSL = BFSL = En iyi düz çizgi (Minimum ayar) ; LS = limit değer ayarı)
Histerezis sapma [aralığın % si] < ± 0,1; (Turn down 1:1)
Uzun zaman kararlılık [aralığın % si] < ± 0,05; (Turn down 1:1; 6 ayda bir)
Sıcaklık katsayısı sıfır noktası [10 K başına sapma aralığının % si] 0,2; (-25...80 °C)
Sıcaklık katsayısı kayması [10 K başına sapma aralığının % si] 0,2; (-25...80 °C)
Tepki süresi
Cevap verme zamanı [ms] < 1,5
Ayarlanabilir zaman gecikmesi dS, dr [s] 0...50
Anahtarlama fonksiyonu için pikleri bastırma dAP [s] 0...4
Analog çıkış için dalgalanmaları bastırma dAA [s] 0...4
Maks. analog çıkışın cevap verme süresi [ms] 3
Yazılım / Programlama
Parametre ayar seçenekleri histerezis / pencere fonksiyonu; Normalde açık / kapalı; açmada / kapatmada gecikme; sönümleme; Gösterge ünitesi; akım/voltaj çıkışı
Arabirimler
Haberleşme arayüzü IO-Link
Aktarım türü COM2
IO-Link Revizyonu 1.1
SDCI standart IEC 61131-9
IO-Link cihaz ID 469 d / 00 01 d5 h
Profil Smart Sensor: Process Data Variable; Device Identification, Device Diagnosis
SIO-Mod evet
Gerekli ana bağlantı noktası türü A
İşlem verileri analog 1
İşlem verileri ikilik sistem (binary) 2
Min. işlem döngü süresi [ms] 2,3
Çalışma Koşulları
Çalışma sıcaklığı [°C] -25...80
Depolama sıcaklığı [°C] -40...100
Koruma IP 65; IP 67
Testler / Onaylar
EMC
DIN EN 61000-6-2
DIN EN 61000-6-3
Şok dayanımı
DIN EN 60068-2-27 50 g (11 ms)
Titreşim dayanımı
DIN EN 60068-2-6 20 g (10...2000 Hz)
MTTF [yıl] 129
UL onay numarası J014
Basınçlı ekipman direktifi Güvenilir Mühendislik Uygulamaları; grup 2 akışkanlar için kullanılabilir; istek üzerine grup 1 sıvılar
Mekanik özellikleri
Ağırlık [g] 218,8
Malzemeler 1,4542 (17-4 PH / 630); paslanmaz çelik (1.4404 / 316L); PBT+PC-GF30; PBT-GF20; PC
Malzeme (ıslak parçalar) 1,4542 (17-4 PH / 630)
Min. basınç dalgalanması 100 Milyon
Sıkıştırma torku [Nm] > 50; (Yağlama için, sızdırmazlık contası ve basınç değerine bağlıdır)
Proses bağlantısı dişli bağlantı 1/4 NPT İç diş
Entegre sınırlayıcı parça hayır (sonradan takılabilir)
Gösterge / Kontroller
Gösterge
Gösterge ünitesi 3 x LED, yeşil (bar, psi, MPa)
Anahtarlama durumu 2 x LED, sarı
Ölçülmüş değerler sayısal gösterge, kırmızı/yeşil 4-haneli
Açıklamalar
Paket miktarı 1 adet
Elektriksel bağlantı
Bağlantı Soketli: 1 x M12; Kontaklar: altın kaplamalı
